产品概述

       NIVUS便携式测量系统适用于半满管和满管或通道的从微小到重度污染液体介质的便携式超声波流量测量。即使在严苛的条件下，也能达到最佳测量结果。
当涉及到评估污水管网或特殊情况的水力条件时，流量测量是十分必要的。
便携式独立供电的流量计在渗透测量、管道利用率、排水规划或进水控制等方面的重要性越来越凸显。在显著且可靠数据的帮助下，有助于选取典型的测量位置进行操作。
       往往需要进行测量只需几个星期或几个月，就可以获得有代表性的数据。

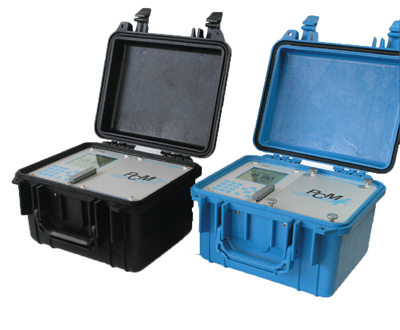

便携式流量测量的测量系统主要由PCM主机提供电源、数据输入、显示、数据存储以及对测量数据的记录传感器。传感器的结构以及内置结构可以根据当时的现场条件进行特殊定制。对于流速测量开始在流量水位低至3厘米高达几米，有多种可供选择的传感器。



产品特点

•  高精度流量测量

•  可以直接在安全区域进行编程

•  清晰的文本菜单

•  启动向导

•  详细诊断和仿真功能

•  耐腐蚀外壳

•  可悬挂式安装

•  通过直接在流量计显示上的真实的流动轮廓的指示容易地评估流动条件

•  冗余数据存储

•  测量数据的在线验证



典型应用

•  通道网络：渗透测量，管道利用率，进水控制，排放量的确定和污水处理规划

•  测量活动

•  泵站：性能和磨损的验证

•  其他应用



流量测量原理

流量不能直接测量，如果测量流量Q，我们需要测量多个参数，平均流速 v(average) 和截面积A ， 方程如下：Q = v(average) • A

结合通道的形状,测量水位,计算截面积A，截面积的变化随水位的变化而变化。通过测量颗粒物的流速测量流体的流速，大部分的测量介质包括颗粒物和气泡，颗粒物和气泡的流速与介质的流速一致。采用超声法测量颗粒物的流速来判断介质的流速。

水位测量 (h)
准确、可靠地测量是流量测量的基础。依托多年的开发经验，公司可为用户提供多种原理的水位测量方案，主要包括压力阀、水-超声和空气-超声。4~20mA的水位传感器可直接连接至PCM的变送器。



互相关法 (v) 流量测量原理

流速的测量方法基于超声反射原理。目前，技术领先且高效的流速测量方法是互相关法（相连两幅图像的相关性）。使用该方法的前提条件是在介质中包含的颗粒（矿物或气泡）。

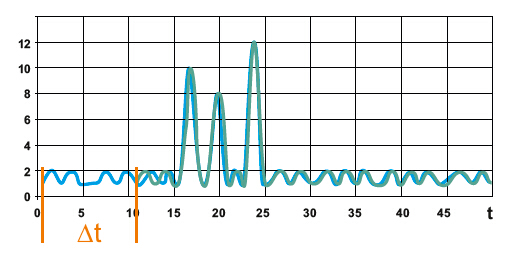

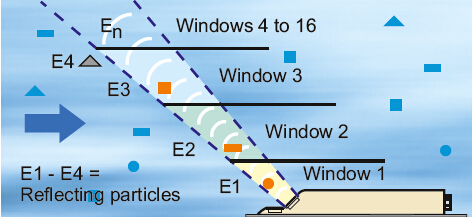

超声脉冲按照一定的角度发射到介质中，介质中的反射物质 (颗粒物、矿物质和气泡) 将信号反射回来，反射回来的信号形成一幅图像。.

1. Scan

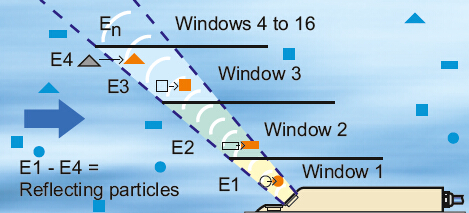

几个微秒后，第二个超声脉冲发出，得到第二幅回波图像。

2. Scan

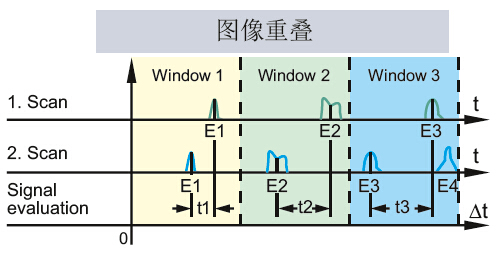

通过比较连续存储的图像，可以识别发射物位置的变化。

结合声波的角度和脉冲的时间间隔，可以直接计算颗粒物的流速，从而得到介质的流速。这种测量方法无需校准，即可获得高精度的数据。

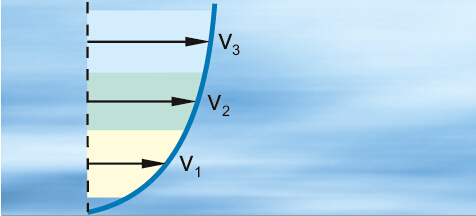

计算流速廓线
