TSI500全天空成像仪

作者: 天诺基业时间:2021.04.25





全天空成像仪

云对地气系统辐射平衡影响很大,其辐射强迫对地球气候变化有着非常重要的作用。因此,对云的探测极为重要。

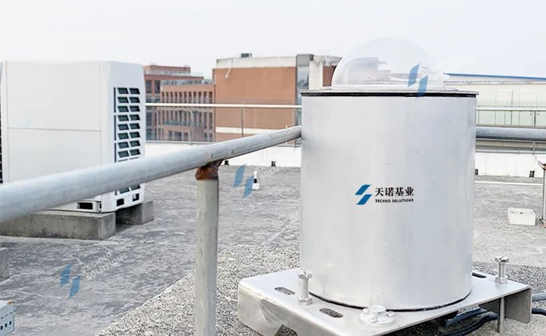

全天空成像仪


全天空成像仪(TSI500)可以实现白天全天空云量的持续自动监测,通过仪器的鱼眼相机向上拍摄天空所呈现的图像,并将拍摄得到的图像自动存储到计算机上进行云量计算和处理。时空分辨率达到标准15s,得到的云量计算结果更精确。


  • 集成一体化设计、体积小、重量轻、便于运输和携带、方便安装
  • 采用成熟的阈值识别法计算云量
  • 防护级别为IP65
  • 工作环境温度:-30℃~60℃摄氏度。环境湿度:≤100%RH







云量观测平台

TYNOO云量观测平台

TYNOO云量观测平台是天诺基业自主开发的可视化云量数据服务系统。它利用鱼眼相机采集全天空云量图像,随时间推移对图像进行归档和分发,以便跟踪天空云量覆盖的时序变化。

  • 利用自主开发的全天空云量监测自动管理软件,定时自动获取全天空云量照片
  • 计算捕获、处理、云量数据,在线显示云量趋势图、导出数据、FTP图片数据备份、图片数据历史查询
  • 天空云量图像的后期处理


优势
  • 本地用户只需打开浏览器即可完成对云量数据的观测和管理,其他地方的用户也可以通过浏览器访问数据,而无需安装额外的客户端软件
  • 响应时间快,支持多用户并发访问
  • 可应用于气象、 遥感和大气环境、常规航空气象等多个研究领域

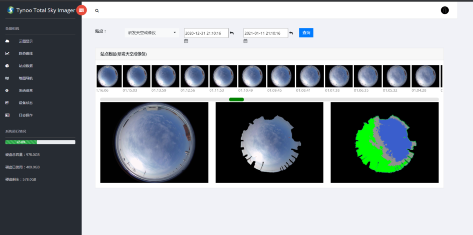

实时云量处理展示






不同站点云量趋势图展示






云量处理阈值计算设置

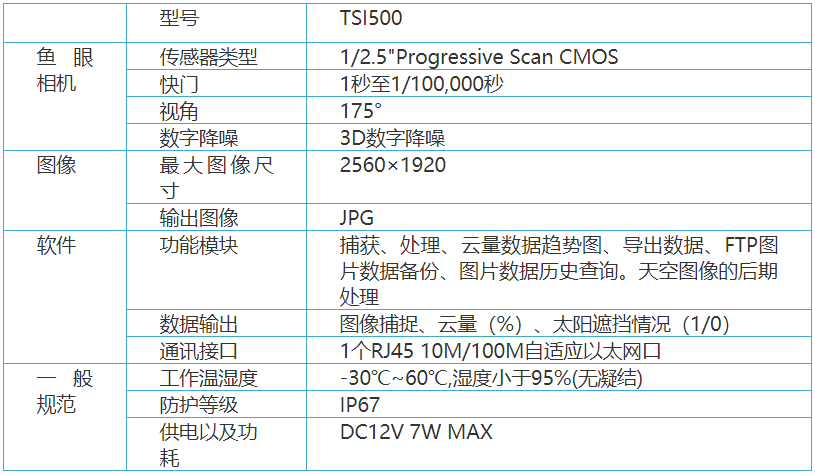

技术指标









技术特点
  • 可以自动进行全天空云量的持续性观测,时空分辨率较高,得到的云量计算结果较人工目测、卫星探测的结果更精确
  • 采集白天可见光彩色图像,当日观测拍摄结束生成当日所有图像的动画视频
  • 设备防雨等级IP65,可以在户外工作
  • 设备的最小采集频率是5秒/幅图片,标准15秒
  • 设备软件有云检测和云量数据的估算和处理
  • 环境密封,长寿命工作


应用场景

  • 云量和当前气象状态监测
  • 常规航空气象
  • 军方和航天监测
  • 遥感和大气研究
  • 大气污染防治和研究
