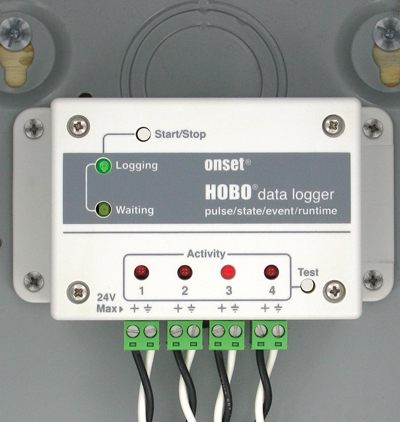

HOBO UX120-017系列脉冲信号数据记录仪将4种具有不同功能的独立数据采集模块整合为一体,形成4通道脉冲信号数据采集器。
UX120-017适用于室内环境,能够记录电子脉冲信号和外部传感器的机械或电子触点闭合。利用HOBOWare软件,用户可以轻松对每个通道进行独立设置,用以测量、记录脉冲、事件、状态和运行时间等数据。它能使从能源审计师到楼宇物业管理等各方面的专业能源管理人员轻松跟踪建筑能源消耗、设备运行时间和水/气流量。此外,当UX120与E50B2能源功率表(T-VER-E50B2)配合使用时,还可额外对电力能源进行监测。
UX120-017四通道脉冲信号记录仪支持测量交流电流/电压、安时、安培、瓦、瓦时、千瓦时、事件、功率系数(PF)、电机开/关、脉冲输入、运行时间、状态开/关、无功功率、无功电能、功率和电压(需选配相应传感器)。与HOBO T-VER-E50B2电力能源计配合使用,即可测量功率因数(PF)、无功功率(VAR)和千瓦时(Wh)等。
HOBO UX120-017配有512KB内存,能够存储520192组测量数据,而大容量版的HOBO UX120-017M则配有4MB内存,能够存储4124672组数据。
UX120-017(M)配有固定带和接线端子等附件,方便您进行快速部署和使用。
特点
可同时测量并记录脉冲、事件、状态变换和运行时间四种参数
最大脉冲频率可达120Hz
强大的存储能力,最多可存储超过400万组数据(UX120-017M),有效降低现场维护频次
与T-VER-E50B2电力能源计配合使用可测量功率因数(PF)、无功功率(VAR)、千瓦时(Wh)
安装简单,配有状态指示灯和USB接口,使用方便
主要技术参数
|
UX120-017 |
UX120-017M |
内存 |
512KB 存储最多达520192组测量数据 |
4MB 存储最多达4124672组测量数据 |
数据下载时间 |
约30秒 |
约90秒 |
数据接口 |
USB 2.0 |
|
外部输入 |
电子固态开关闭合或逻辑驱动信号24V |
|
最大脉冲频率 |
120Hz |
|
内部传感器 最大事件/运行时间频率 |
1Hz |
|
比特率 |
4~32bit(因脉冲和记录间隔而异) |
|
最大脉冲间隔 |
7863960(最大记录速度时) |
|
逻辑驱动信号 |
≤0.4V(低输入);3~24V(高输入) |
|
绝对最大额定值 |
-0.3V~25V DC |
|
固态开关循环 |
<10kΩ(低输入);>500kΩ(高输入) |
|
内部弱上拉 |
100 kΩ |
|
最小脉冲宽度 |
500μs(开关闭合);100μs(逻辑信号) |
|
锁定时间 |
0~1秒(0.1秒步进) |
|
量程 |
0~3VDC(USB供电);0~2.5VDC(电池供电) |
|
内部弱上拉 |
100 kΩ |
|
固态开关闭合 |
<10kΩ(低输入);>500kΩ(高输入) |
|
采样间隔 |
1秒~18小时,可自定义;12min;15s |
|
开始记录情况 |
立即、按下开关、预定日期时间、间隔 |
|
停止记录情况 |
存储已满、按下开关、预定日期时间 |
|
分辨率 |
1脉冲/秒/事件/状态 |
|
时间精度 |
±1min/月(25℃时) |
|
供电 |
5号(AA)电池×2 |
|
工作环境 |
记录仪:-40~70℃,0~95% RH;0~50℃(通过USB读取数据时) |
|
外形尺寸 |
11.4cm×6.3cm×3.3cm |
|
重量 |
149g |
|
防护等级 |
IP50 |
