IAV FlowCapt风吹雪探头

作者: 天诺基业时间:2016.06.30

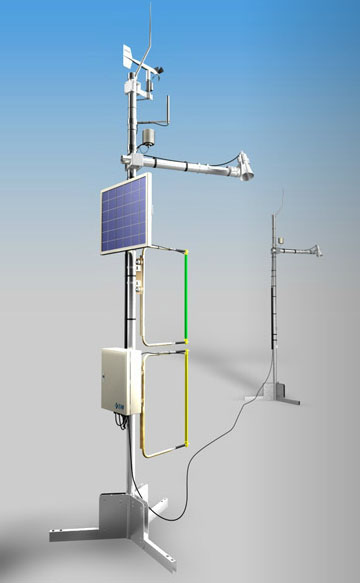

IAV公司的FlowCapt风吹雪粒子测量仪可用来测量风吹雪粒子的通量及摩擦风速,能够以15秒/次的频率队风吹雪进行监测。它采用力学-声学耦合原理进行测量。当风吹雪粒子吹打在声压感应部件(一种类似于管状的传感器,可见下图所示)上时,会产生声压,声压信号被电子处理器所采集,然后电子处理器会对声压信号进行放大、滤波、线性化以及数字化,被数字化的型号通过RS232或SDI-12方式传输到用户外接的数据采集器上。同样,摩擦风速的测量也是如此:风与声压感应件之间会产生摩擦力,被电子处理器采集,然后转化为数字信号输出。

   整套FlowCapt由3个声压感应部件,1个电子处理器(里面是集成好了的电路板和处理器)及相关线缆和数据线组成。FlowCapt内置有一个配备特殊固件程序的Campbell CR200数据采集器,用于进行SDI或外围缓冲器(PB)的编程服务,所以它与Campbell出品的CR系列数据采集器拥有良好的兼容性,可外接入到任何一个以Campbell的CR1000、CR3000或CR5000数据采集器为核心组建的气象站中。同时,该型仪器能够接驳到任何提供SDI接口的数据采集器上。

    该产品可应用于雪通量的理论模型研究、雪崩预警、常规冰雪特性研究等领域。

主要技术参数

电压要求:11~14.5V DC或16~20V DC(使用太阳能板时)

电流消耗:测量时为1mA;处理信号时为20mA(3 s时间采样间隔时)

输出信号:SDI-12,RS-232

工作温度:-25℃~40℃

电缆线长度:传感器最长电缆线为15米,通讯电缆最长为60m(SDI-12)或30m(RS-232)

外形尺寸:40 cm×18cm×13 cm

重量:3kg
