积雪分析系统(Snow Pack Analysing System,SPA)

作者: 天诺基业时间:2022.07.21

Sommer公司研发的积雪分析系统(Snow Pack Analysing System,SPA)是一个革命性的雪水特征监测系统,它可以对雪水当量、雪密度、雪深度以及雪中冰和水含量进行连续监测。SPA系统是由SPA传感器(或称作SWS,Snow water senser雪水传感器)、阻抗分析盒以及雪深传感器组成。雪深传感器,我们选择的是CSI公司的SR50A雪深探头来完成雪深数据的观测。

SPA适合长期原位观测,对安装场地和要求会比较苛刻。传感器形状是扁平形并呈线状,通过测量雪层中的冰、水、空气三者的介电常数,来得出雪水当量、平均雪密度还有液态水含量。理论依据是雪、水、空气的介电常数在高频(10KHZ或更高)下是不同的。

SPA可以连续监测积雪层中的液态水含量,这是一项很独特的功能。在融雪(冰)期,比如春天,当液态水从雪中溢出或者快要溢出的时候,SPA可以监测到这种状态,并给予这种临界状态的预警,从而对雪崩、冰融、洪涝等灾害提供良好的预报依据。

此外,您还可以根据自身的实际需要,来组建其他形式的测量系统。



积雪分析系统(Snow Pack Analysing System,SPA)



测量要素

雪水当量(Snow water equivalent,SWE)

雪密度(Snow density)

冰和液态水含量(Ice and water content)



SPA系统有两种安装模式:

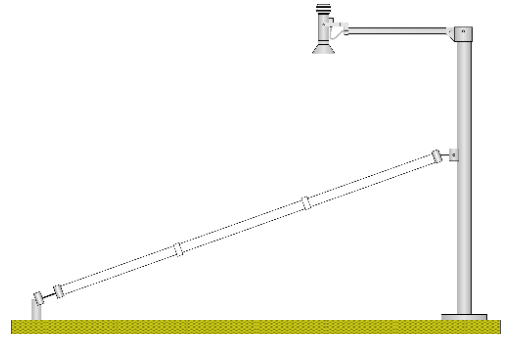

模式一:单个SPA传感器测量,如下图:

这个模式里只含单个SPA传感器。主杆用来固定机箱(数采)、雪深、SPA系统的阻抗分析盒等,然后传感器拉伸安装于主杆周围。传感器长度是5米,雪深固定在主杆的横臂上与SPA传感器结合观测。此系统可以测得:



雪深

雪水当量

平均降雪密度

平均液态水含量

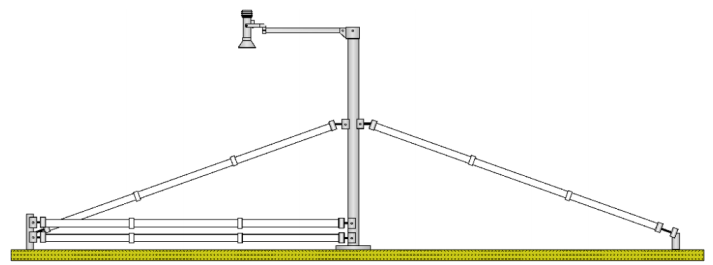

模式二:四个SPA传感器测量,如下图:

这个模式是在上面单个传感器版本的基础上增加了三个SPA传感器。水平安装的两根传感器是用来测量不同深度下的雪密度和雪水当量,那么也就可以得出雪的密度廓线;坡式安装的两个传感器可以测量更大的面积,从而使得观测有着更好的代表性。所以这个版本的系统可以测量以下要素:



雪深

平均降雪密度

雪密度廓线

雪水当量

平均液态水含量

液态水含量廓
