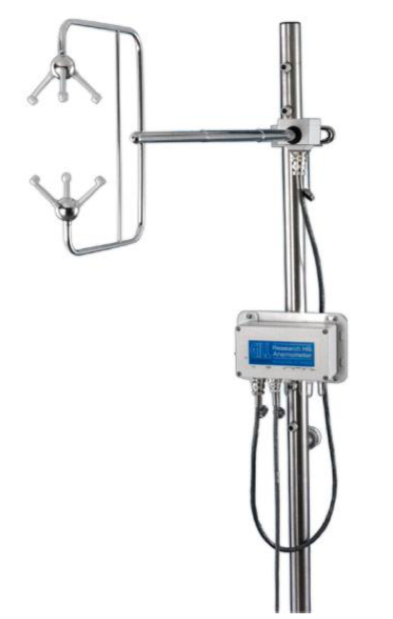

GILL HS-100 研究级三维超声波风速仪

作者: 天诺基业时间:2022.04.24

HS-100采用水平头设计,风速仪特别的几何结构,对气流的影响降到很低,可以准确地测量垂直风。HS-100是科学研究应用的理想选择,能够监测0-45m/s的风速,并提供100Hz的快速输出频率。头部具有内置的倾斜仪,用于将风速仪安装在塔架或桅杆上。通过单独的电子单元可以轻松接入PRT模拟输入。该仪器是分析表面湍流的理想选择,可以靠近地表或在植物和树木的冠层以上安装。



性能参数

风速

范围:0 - 45 m/s

分辨率:0.01 m/s

精度:<1% RMS

风向

范围:0 - 359°

分辨率:1°

精度:≤1° RMS

超声波测量

采样频率:100 Hz

参数:UVW,声速

声速

范围:300-370 m/s

分辨率:0.01s

精度:< ±0.5% @ 20°C

数字输出

通讯口:422全双工, 数据位8,停止位1,无奇偶

波特率:2400 - 57600

输出参数:0.4 - 100Hz可选

模拟输出(通过PCIA)

数量:7个((U, V, W, SoS, PRT+2模拟输出)

量程:±10, ±20, ±30, ±60m/s

更新频率:0.4 to 100 Hz

范围和分辨率:±2.5 V, 14 bits

精度:<0.25% of FSR

模拟输入

数量:6个差分

采样频率:100Hz

输入范围和分辨率:±5V, 14 bits

精度:<0.1% of FSR

PRT输入(不含PRT100传感器)

分辨率:0.01°C

精度:<0.01°C (0°C - +50°C)

          <0.15°C (-40°C - +60°C)

倾角罗盘

范围和分辨率:±20°, 0.01°

重复性:±0.15°

精度:±0.3° (-10° - +10°)

电源需求

风速仪:9-30 VDC (<150mA @ 24 VDC 或 300mA @ 12 VDC)

环境

防护等级:IP65

操作温度:-40°C to +60°C

操作湿度:< 5% to 100% RH

降雨量:300mm/hr

EMC:EN 50081-1: 1992 (Emissions)

           EN 50082-1: 1992 (Immunity)

主要特点

精准的三维超声波风速仪

不锈钢结构

水平头设计将对气流的扰动降至最低

100Hz输出速率

0-45m/s风速

0-359°风向

U,V,W矢量输出

典型应用

风湍流测量

远程设施研究

风速分量UVW测量

海上安装

风廓线观测

站点测试
