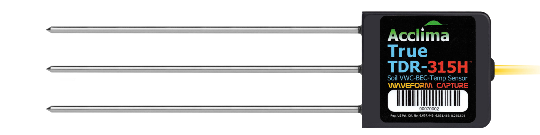

Acclima的TDR传感器是集成的时域反射计，它包含超快步进函数发生器、超快波形数字化器和精度时基。阶跃函数发生器和波形数字化仪直接连接到长度为5cm、10cm或15cm的波导上，没有插入同轴电缆。他们操作的关键是一个获得专利的波形数字化硬件和固件集，其有效的数字化速率为每秒2000亿个样本。阶跃函数发生器在波导上启动一个电压步进，其20%/80%的上升时间为150万亿分之三秒。数字化仪以5亿分之一秒分辨率的分辨率获得入射波及其返回反射的数字图像。然后对该图像进行分析，以确定入射波与第一反射波之间的往返传播时间。

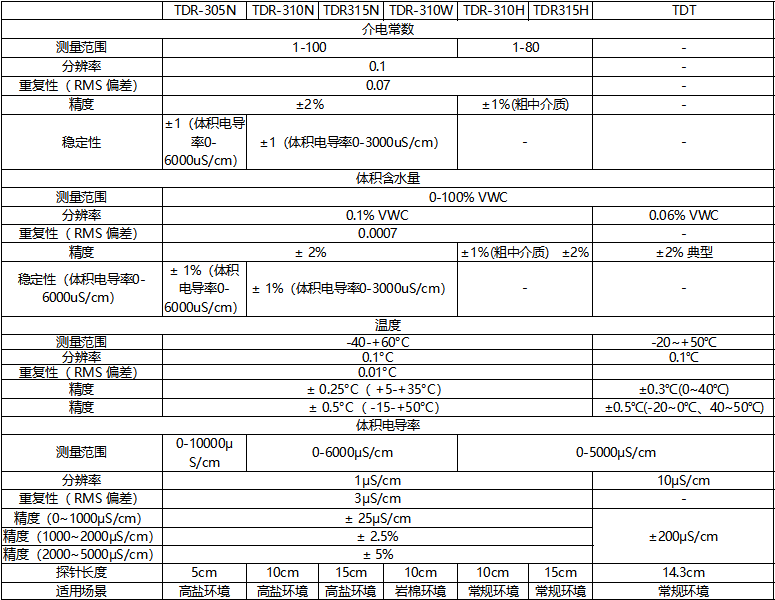

产品参数
