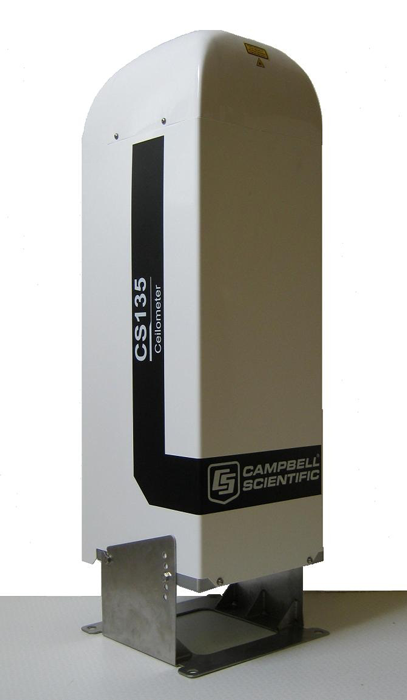

CSI CS135云高仪

作者: 天诺基业时间:2016.07.07







来自Campbell Scientific, Inc.的CS135云高仪应用于气象和航空领域,和垂直能见度。利用激光雷达(激光探测和测距)技术,仪器发射快速、低能量的激光脉冲到大气中,探测仪器上方来自云和气溶胶的后向散射。

      CS135应用精密的分镜头设计,与其它仪器相比,增加了光信号的信噪比,保证了测量精度,并通过将大光学元件集成在紧凑的设计中,保证1M级人眼安全。这种光学设计可取代传统的双轴或普通光学设计。传统的双轴系统光学隔离设计是为了增强探测器的灵敏度,而新的普通光学设计以较低的重叠高度是为了实现近距离范围的测量。

     CS135这种混合方法,得益于电子科技水平的进步,为云高和垂直能见度的高精度测量提供了强大而稳定的平台。坚固的机箱可以保证CS135在恶劣环境下稳定可靠地运行。

     机箱内部可提供放置CR1000数采和/或通讯模块的空间。

主要特点:

精密的分光镜设计,获得高信噪比,最大化探测灵敏度,扩展了观测范围

坚固可靠的CSI电子器件

先进的信号处理技术

有竞争性的价格

自带吹风和加热功能,内置加热器、风扇和防辐射罩

防辐射罩和光学过滤避免太阳直接曝射

自动报告观测窗口的状态

自动测量仪器内部温湿度

整合双轴倾角罗盘,保证测量高度的准确度

可调倾角垂直、12度和6度

后散射廓线输出







主要技术参数:

最大量程

10km

分辨率

5米

云层报告

高达4层报告信息

垂直能见度

无云时输出

硬目标测量精度

±0.25或±4.6米

报告周期

2 至 120s,可设置

接口

数据:RS232/RS484

维护:USB 2.0(兼容USB1.1)

波特率: 300~115000

激光安全

Class 1M,EN60825-1:2001

激光波长

905nm

供电

110/115/230VAC, 50-60Hz,最大功率470W

电池:

内部12V 2AH电池提供1小时的测量能力(无吹分/加热)

工作温度

-40℃~+60℃

环境湿度

0~100% RH

尺寸

1000x330x316 mm

重量

32Kg(不带线缆总重)

25Kg(不带外壳和机罩)
