CSI TDR200 土壤时域反射计

作者: 天诺基业时间:2023.01.09

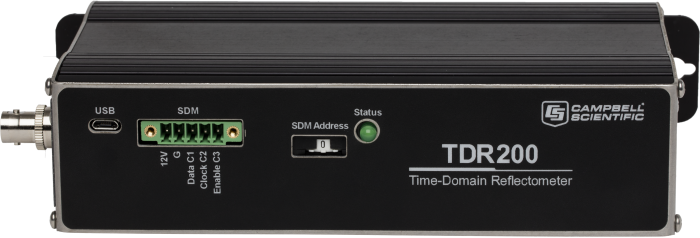

CSI TDR200 土壤时域反射计

TDR200时域反射仪是Campbell Scientific TDR时域反射测量系统的核心。TDR系统可以准确测量土壤体积含水量、土壤体重电导率、岩体变形或用户自定义时域测量。一个Campbell Scientific数据采集器可以控制多个TDR200时域反射仪。

详细信息

TDR200产生一个短上升沿的电磁脉冲,加载到包含测量土壤含水量的TDR探头的同轴系统中,并对产生的反射波形进行采样和数字化分析和存储。

板载处理器通过对于信号传输时间和返回信号幅值进行分析处理,能够快速、准确地确定土壤体积含水量、土壤体积导电率、岩体变形或用户自定义时域测量。

数据采集器采集250个波形点并完成分析仅需2秒。在岩体变形和坡面稳定性监测中,每个波形可以采集多达10,112个数据点对长线缆进行监测。高级滤波和平滑功能保证了在噪音环境中仍可进行精确的测量。

一套完整的系统

基于TDR200的一套完整的系统包括:TDR200、SDM8X50多路器、数据采集器、供电设备、机箱以及传感器。PC-TDR 3.0可支持TDR和传感器的设置、故障检查以及程序生成。这款软件可以从我们的网站上免费获取。

SDM8x50多路器产品册、TDR探头组件产品册、以及时域反射系统产品册提供了有关TDR系统组件的其他详细信息。

 优势和特点

低功耗(TDR100 的一半功率)

坚固耐用

高灵敏度

高分辨率

低噪声

高级波形滤波

高级波形分析算法

向下兼容TDR100系统(仅支持CRBasic数据采集器)

50Hz频率抑制

 规格参数

测量要素:多孔介质(例如土壤)的体积含水量(vWc) 、土壤电导率(EC)、岩体形变

脉冲发生器输出:250 mV

输出阻抗:50 Ω 士1%

脉冲发生器和采样电路时间响应:≤85 ps

脉冲发生器畸变:1 ns,±16%; 1 ns后±1%

脉冲长度:25.5 μs

波形平均:1-128

运行温度范围:-40℃ -+85℃

供电:非稳压12 Vdc ( 9.6-16 Vdc)最大150 mA

USB供电(5 Vdc)

设备需求:测量系统

尺寸:21.6×5.1×10.7 cm (8.5×2.0×4.2 in.)

重量:0.79 kg (1.75 lb)
