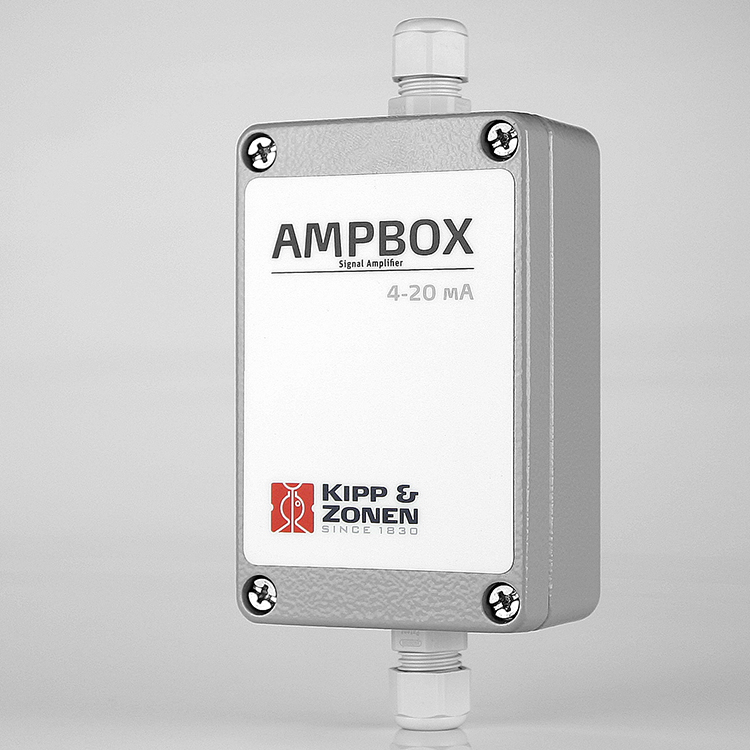

Kipp&Zonen AMPBOX 放大器

作者: 天诺基业时间:2023.01.06

AMPBOX 一款电流回路放大器,适用于全系列太阳辐射计。大多数 Kipp & Zonen 太阳辐射辐射表为无源仪器,无需电源驱动。输出信号由热电堆或光电二极管检测器生成。但是,输出电压非常低,晴朗天气时一般在10mV 左右。

在需要较长电缆或低信号输出无法处理的应用中,可以使用 AMPBOX 提供 4~20 mA 的电流回路信号。AMBOX完全防水,可以安装在户外辐射表附近,并通过几百米长电缆连接到数据采集系统。放大器是“电流吸收器”(由电流回路供电)。回路的电源必须由数据采集系统提供。

AMPBOX 是一款可编程数字放大器,其输入和输出隔离,减少反馈并保护数据采集设备。放大器标准输入信号为 2 mV,输出电流为 1 mA,因此 4~20 mA 表示 0~32 mV。

AMPBOX 可以通过调节适合特定辐射表的灵敏度,提供确定的辐射输出范围,比如 4~20 mA 表示 0~1600 W/m² 辐射。能够产生负输出的辐射表其零点发生偏移。

产品参数

输入阻抗:10 MΩ

输出范围:4 ~20 mA

电源电压:最高 35 V

功率放大器的压降:7.2 VDC

输入范围:-12 ~+150 mV

标准增益:2 mV / mA

增益范围:0.1 ~4 mA / mV

调零:Up ~12 mA

工作温度范围:-40℃ ~+85℃

储存温度范围:-40℃ ~+85℃

湿度范围:0 ~100 % 非冷凝

防护等级(IP):66
